Afstraling van geluid door trillingen


TRILLINGSMETINGEN (o.a. METHODE C6) De wanden en vloeren die in trilling worden gebracht zullen geluid afstralen hetgeen te berekenen is in de hieronder gegeven relatie.

Lw = Lv + 10*log s + 10*log S – 34

Het diffuse geluidveld in een ruimte veroorzaakt door de afstraling van een trillend vlak kan bepaald worden middels de hieronder gegeven formule.

Lp = Lv + 10*log s – 10*log (A/4*S) – 34

waarin:
Lw = geluidvermogenniveau in dB
Lp = het geluiddrukniveau in dB
Lv = snelheidsniveau in dB t.o.v. 10-9 [m/s]
S  = oppervlak van de wand of vloer [m2]
A  = absorptie in de ruimten (m2 O.R.)
s  = afstraalfactor

Veelvuldig wordt het versnellingsniveau bepaald met als refe­rentiewaarde 10-6 [m/s2]. De formules luiden dan als volgt.

Lw = La + 20*log(1/2pf) + 10*log s + 10*log S – 26

Lp = La + 20*log(1/2pf) + 10*log s – 10*log (A/4*S) – 26

Waarin:
La = het versnellingsniveau in dB t.o.v. 10-6 [m/s2]
f = frequentie in Hz

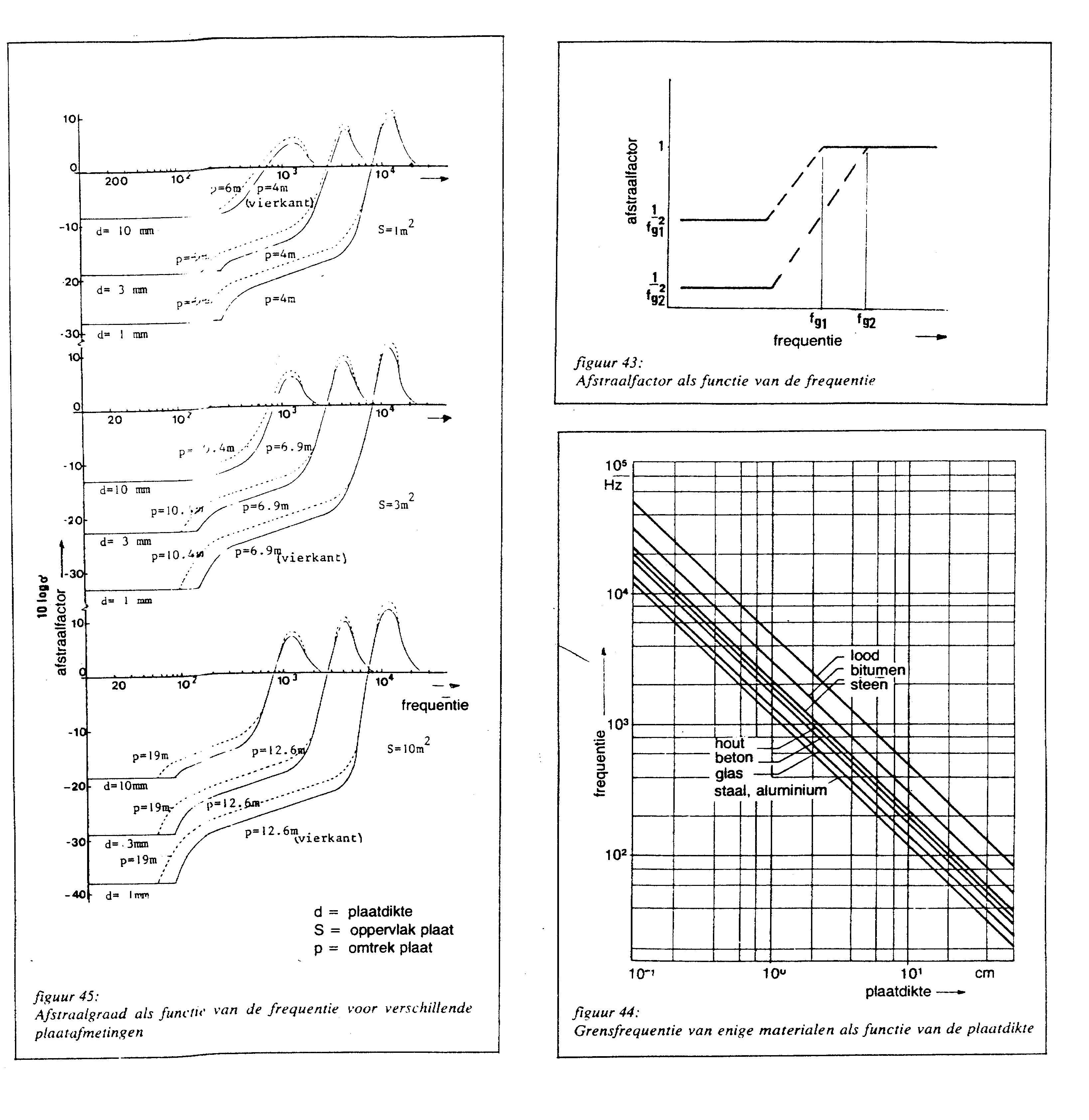

De afstraalfactor is één boven de coïncidentie-frequentie (grensfrequentie) van het materiaal omdat de snelheid van de buiggolven dan hoger is dan de geluidsnelheid. Beneden de coïncidentie-fre­quentie is de snelheid van de buiggolven lager dan de geluid-s­nelheid in lucht. Dit betekent dat er weinig energie wordt overgedragen. In figuur 10.1. is e.e.a. grafisch toegelicht.

afstraling van geluid door trillingen
Afstraling van geluid door trillingen. Afstraalgraad

.
